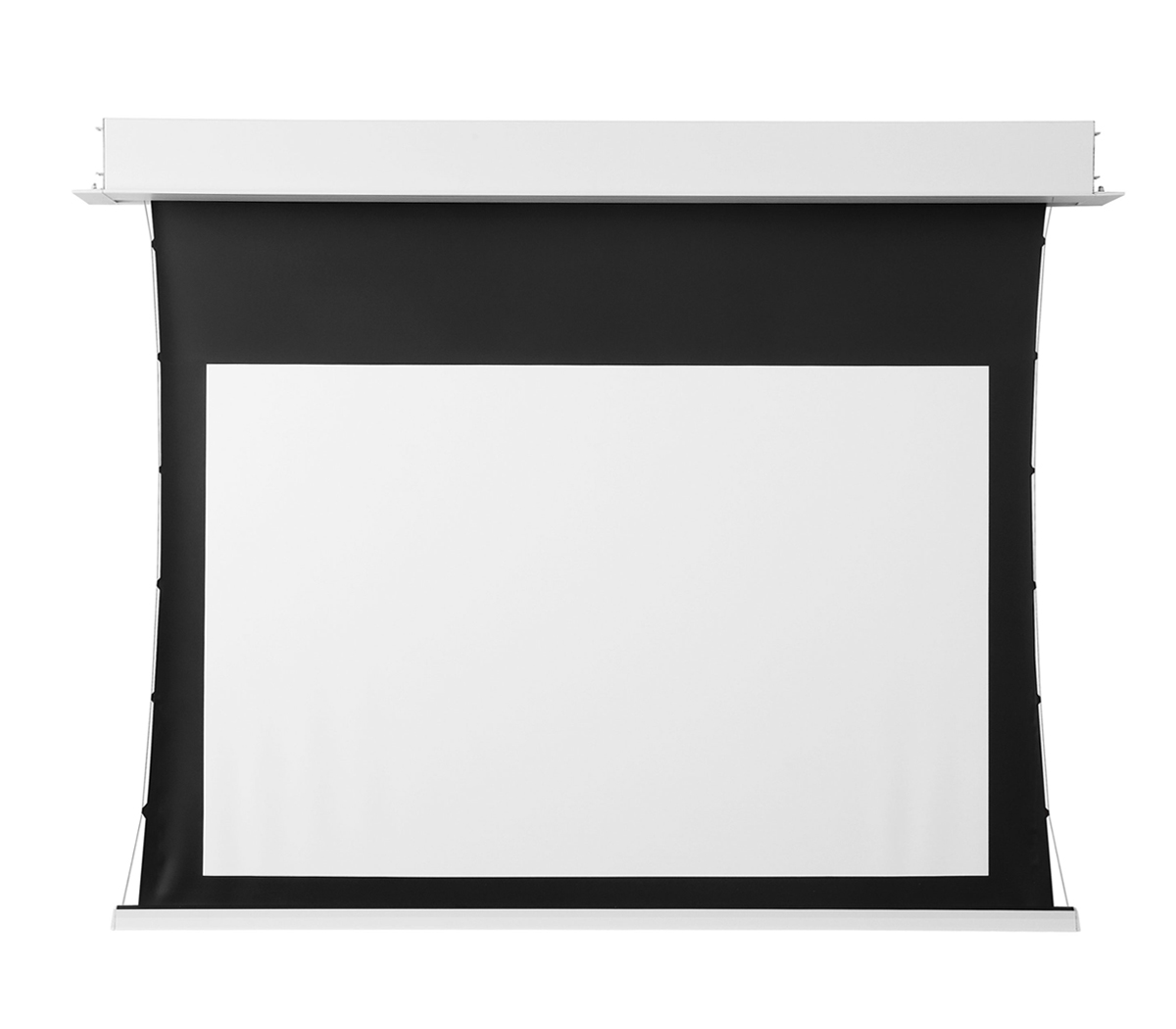

KASTOR PRO v2
Ekran sterowany elektrycznie
CHARAKTERYSTYKA

Elektrycznie rozwijany ekran projekcyjny z linii rezydencjonalnej PREMIUM dedykowany do zabudowy sufitowej, z systemem bocznych napinaczy i zintegrowanym sterowaniem IR + RF + złącze RS232/485 + Dry Contact

Dostępne formaty: 16:9

Szerokości: 220 – 362 cm

Cechy:

  • Ekran rozwijany elektrycznie,
  • Dedykowany do zabudowy sufitowej,
  • System napinaczy bocznych,
  • Sterowanie na pilota IR, wbudowany dodatkowy odbiornik RF (pilot RF 868MHz w opcji), złącze RS 232/485 i Dry Contact,
  • Cichy silnik tubowy wbudowany w kasetę ekranu,
  • Wbudowane w kasetę ekranu:

○ Gniazdo RJ11 (6p6c) zawierające:

     → RS232/485 (2 piny: Rx, GND)

     → Dry Contact (4 piny: Common, Stop, Down)

○ Czujnik / odbiornik IR.

  • Czarna ramka dookoła powierzchni aktywnej oraz czarny górny pas (TOP) na wyposażeniu seryjnym,
  • Wysokość kasety do zabudowy tylko 119mm! (dla ekranów o szerokości 332cm i powyżej – 160mm),
  • Materiał projekcyjny:

○ Matt White HD (wszystkie formaty),

○ Matt Grey HD Pro(tylko w formacie 16:9),

○ Acoustic HD-P [perforated/perforowany]),

  • Możliwość współpracy z (opcjonalnie):

○ Pilot RF (868 MHz),

○ Wireless Trigger System,

○ Power Synchro Relay,

○ Przełącznik ścienny,

○ Przełącznik ścienny z wejściem RS232/485.

  • Przewód zasilający (230V) o długości 1,8 m. zakończony wtyczką do sieci, znajdujący się z lewej strony kasety ekranu (nie ma możliwości odłączenia przewodu zasilającego od ekranu).
Wbudowane gniazda
WYPOSAŻENIE STANDARDOWE
WYPOSAŻENIE OPCJONALNE
Sterowanie na pilota RF (868MHz)
Pilot RF. Praca pilota na odległość 25m.
Power Synchro Relay
Sterowanie uruchamiane zdalnie podczas włączania projektora, montowane na przewodzie zasilającym, współpracujące ze wszystkimi modelami projektorów.
Bezprzewodowe Wireless Trigger System
Sterowanie bezprzewodowe, uruchamiane zdalnie podczas włączania projektora, montowane w gnieździe Trigger 12V projektora.
Sterowanie manualne RJ11 (6 pin)
sterowanie za pomocą przełącznika ściennego, montowane do gniazda RJ11 ekranów.
Sterowanie manualne RJ11-RS485
sterowanie za pomocą przełącznika ściennego, montowane do gniazda RJ11, z wejściem USB i Rs485 dla systemów centralnego sterowania.
CHARAKTERYSTYKA

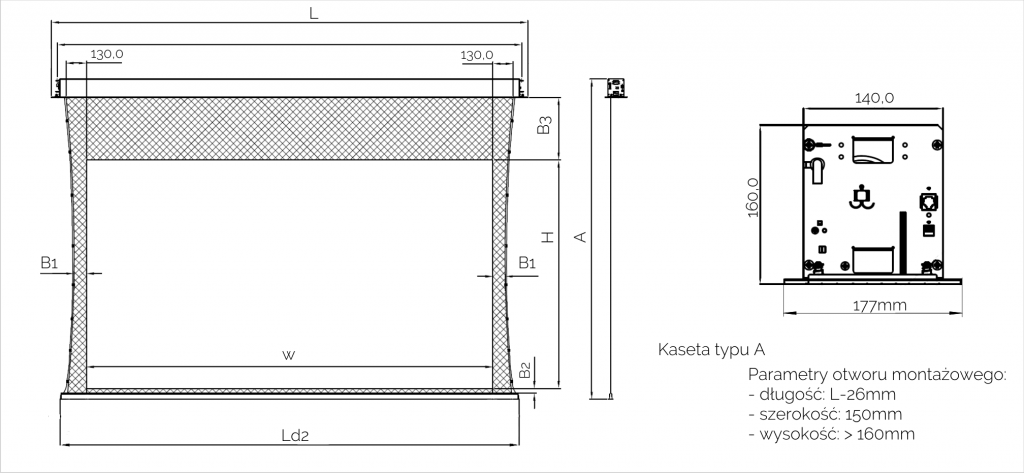

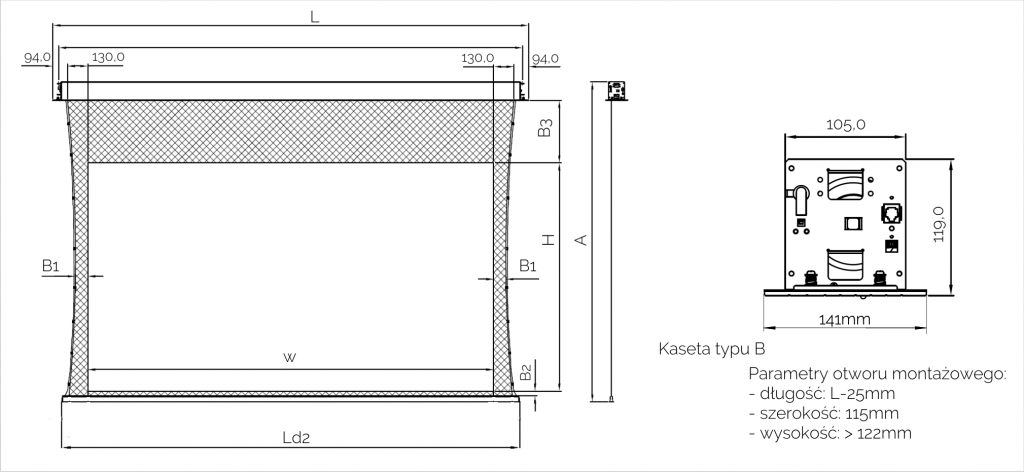

Format Przekątna ekranu (aktywne pole) Obszar obrazu (mm)  Czarne ramki (mm) Kaseta A (mm) Materiał
Wer.  W     x     H B1  B2 B3 L (mm) Typ (A lub B)
16:10 102” v2 2200 x 1380 80 30 400 2619 B 1962 MW HD Pro
111” v2 2400 x 1500 80 30 400 2819 B 2087
121” v2 2600 x 1630 80 30 400 3019 B 2212
130” v2 2800 x 1750 80 30 400 3218 A 2378
142” v2 3050 x 1900 80 30 400 3468 A 2534
16:9 99″ v2 2200 x 1240 80 30 400 2648 B 1825 MW HD Pro
108″ v2 2400 x 1350 80 30 400 2819 B 1937
117″ v2 2600 x 1460 80 30 400 3019 B 2050
126″ v2 2800 x 1580 80 30 400 3218 A 2203
138″ v2 3050 x 1720 80 30 400 3468 A 2344
150″ v2 3320 x 1870 80 30 400 3738 A 2496
164″ v2 3620 x 2040 80 30 400 4038 A 2664
99″ v2 2200 x 1240 80 30 400 2619 B 1825 MG HD Pro
108″ v1*, v2 2400 x 1350 80 30 400 2819 B 1937
117″ v2 2600 x 1460 80 30 400 3019 B 2050
126″ v1*, v2 2800 x 1580 80 30 400 3218 A 2203
138″ v2 3050 x 1720 80 30 400 3468 A 2344
150″ v2 3320 x 1870 80 30 400 3738 A 2496
164″ v2 3620 x 2040 80 30 400 4038 A 2664
99″ v2 2200 x 1240 80 30 400 2619 B 1825 ACU HD-P
108″ v2 2400 x 1350 80 30 400 2819 B 1937
117″ v2 2600 x 1460 80 30 400 3019 B 2050
126″ v2 2800 x 1580 80 30 400 3218 A 2203
138″ v2 3050 x 1720 80 30 400 3468 A 2344
150″ v2 3320 x 1870 80 30 400 3738 A 2496
164″ v2 3620 x 2040 80 30 400 4038 A 2664

v1 – (opcjonalny pilot RF pracujący na częstotliwości 433 MHz)

v2 – (opcjonalny pilot RF pracujący na częstotliwości 868 MHz)

v1* Prosimy o zapoznanie się z kartą KASTOR PRO !

MATERIAŁY PROJEKCYJNE
Materiał Współczynnik
odbicia
Kąt odbicia Waga (kg/m2) Grubość (mm) Konstrukcja
MW HD Pro 1 160º 0.445 0.35 PVC/1-warstwowa, czarny tył
MG HD Pro 0,8 160º 0.502 0,38 PVC/1-warstwowa
ACU HD-P 0,8 150º 0,445 PVC/1-warstwowa, perforowana (0,4mm)
INSTALACJA
